HỆ TỰ ĐỘNG ĐỊNH LƯỢNG VÀ ĐIỀU KHIỂN :

            1/ GIỚI THIỆU CHUNG :

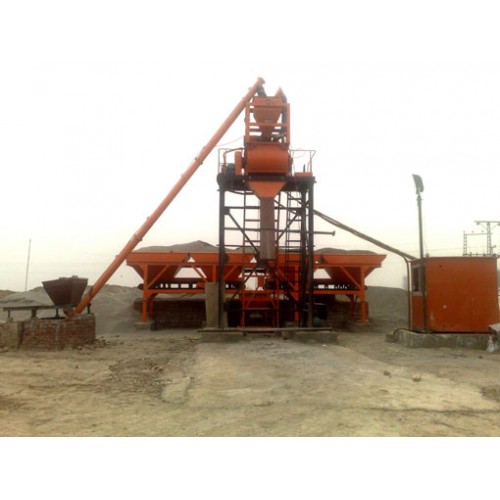

            Hệ thống định lượng và điều khiển trong trạm trộn bê tông được điều khiển hoàn toàn tự động.

            Tất cả các quá trình điều khiển và quản lý số liệu được thực hiện bằng máy vi tính.

            Toàn bộ hệ thống bao gồm 3 hệ thống cân :

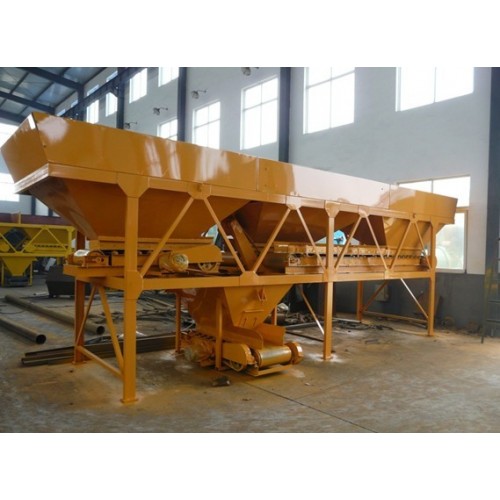

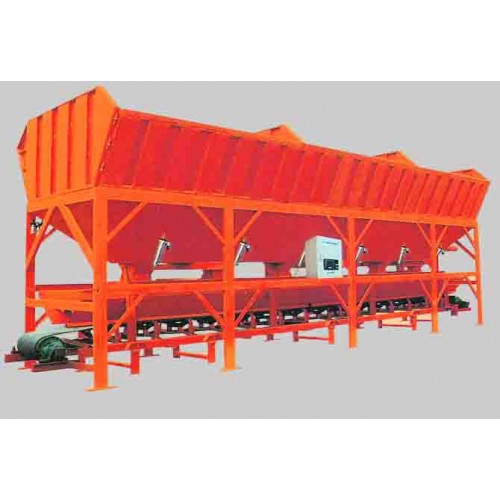

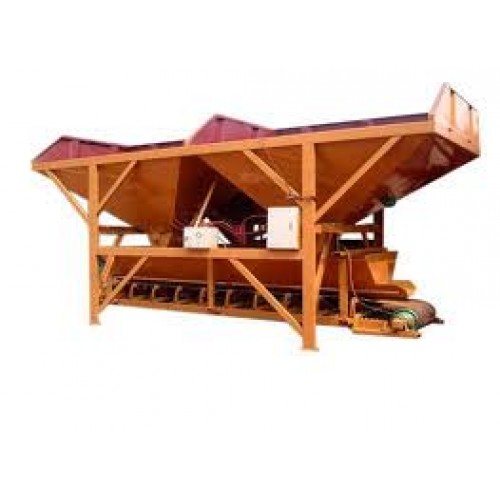

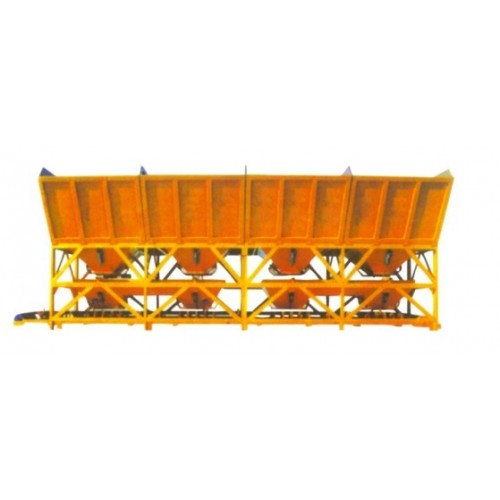

-         Hệ thứ nhất : Cân cộng dồn 3 thành phần hỗn hợp gồm : Cát,  đá 1,  đá 2

-         Hệ thứ hai : Cân cộng dồn phụ gia và nước.

-         Hệ thứ ba : Cân xi măng.

 Tòan bộ hệ thống là một hệ thống cân động hiện đại, có mức độ tự  động cao,  ứng dụng các kỹ  thuật tiên tiến với các thiết bị:

-         Các đầu cân điện tử chính xác được sản xuất ở các nước G7.

-         Các bộ khuếch đại và hiển thị chính xác của hãng Siemens,

Cộng hoà Liên bang Đức.

-         Các tín hiệu cân được số hóa.

-         Các bộ lập trình PLC của hãng Siemens.

 Thiết bị dễ sử dụng, làm việc ổn định và phù hợp với điều kiện khí hậu nước ta.

2/ CÁC THÔNG SỐ KỸ THUẬT :

-         Các thành phần cân định lượng : 5

-         Trọng lượng tối đa của cân hỗn hợp : 3.000kg (Cân cộng

 dồn cát, đá 1 và đá 2 ).

-         Trọng lượng tối đa của cân xi măng : 700kg.

-         Trọng lượng tối đa của cân nước và phụ gia : 350kg.

-         Điều khiển định lượng  bằng máy tính.

-         Cho phép đặt trước nhiều loại Bê tông, có thể thay đổi định  mức tùy  ý.

-         Khi đủ số mẻ trộn, máy tính tự động in hóa đơn xuất hàng

và lập chu trình cho xe lấy bê tông tiếp theo.

-         Có khả năng lưu trữ để xem và in khối lượng các thành phần

của từng mẻ trộn trong ngày.

-         Tự động điều khiển xe skip và  thùng trộn.

-         Có chế độ làm việc bằng tay cho cả hệ.

-         Hiện số trọng lượng thực của 3 cân điện tử trên bàn điều

khiển ở cả chế độ tự động và bằng tay.

-         Có hệ thống bảo vệ cho các thiết bị chấp hành khi vượt quá

dòng tải cho phép hoặc khi mật một pha điện.

-         Nhiệt độ làm việc cho phép: 0°C đến 40°C.

-         Độ ẩm tối đa cho phép: 85%.


3/TÓM TẮT NGUYÊN LÝ HOẠT ĐỘNG:

Thiết bị gồm 3 phần chính: phần định lượng, phần điều khiển xe Skip và phần điều khiển thùng trộn.

Điều khiển toàn bộ hệ thống bằng máy vi tính thông dụng kết hợp với bộ điều khiển PLC tạo thành thiết bị điều khiển quá trình công nghệ trong thời gian thực theo một chương trình đặt trước. Ngoài ra máy tính cũng cho phép ta lưu trữ và xử lý số liệu khi cần thiết.

3.1. Phần định lượng:

Khối này gồm 3 cân điện tử chính xác và hệ thống chấp hành như: các van điện từ khí nén, vít tải, bơm nước, bơm phụ gia để điều khiển việc cân tự động theo các khối lượng định mức đặt trước. Ngoài ra khối này còn có nhiệm vụ tự động bù sai số cân bằng cách ghi lại sai số của mẻ trước để quyết định điều khiển cân ở mẻ sau sao cho sai số là nhỏ nhất.

3.2. Phần điều khiển xe Skip:

Trong chế độ tự động, khối này nhận các tín hiệu điều khiển từ khối định lượng và các thông tin về trạng thái thùng trộn để từ đó ra các quyết định đúng cho xe Skip, bao gồm các chuyển động: lên, xuống, dừng, đổ liệu cho phù hợp với chương trình điều khiển chung.

3.3. Phần điều khiển thùng trộn:

Khối này có nhiệm vụ tự động tính thời gian trộn khi các vật liệu được đổ vào thùng, tự động xả bêtông khi trộn xong. Nó cung cấp cho khối điều khiển xe Skip các thông tin quan trọng sau: Thông tin về tình trạng của thùng, thông tin báo thùng trộn đang quay.
